Smartec ST-FR031EM биометрический считыватель отпечаток пальца, em-marine

Smartec ST-FR031EM биометрический считыватель. Работа под управлением ПО Timex. Невозможно использовать для ввода ОП в базу данных (использовать ST-FE700). Разрешение сканера 500 dpi.

Память на 3 000 шаблонов и 10 000 карт, 30 000 событий. Режим идентификации 1:N, режим верификации 1:1. Интерфейсы RS-485, USB, Ethernet. Виганд вход/выход, встроенный считыватель EM, релейный выход, тревожный выход, подключение кнопки выхода и датчика положения двери. Питание 12 В, 0.4 А. Размеры 185х62х41 мм. -10°+50°С, IP65.

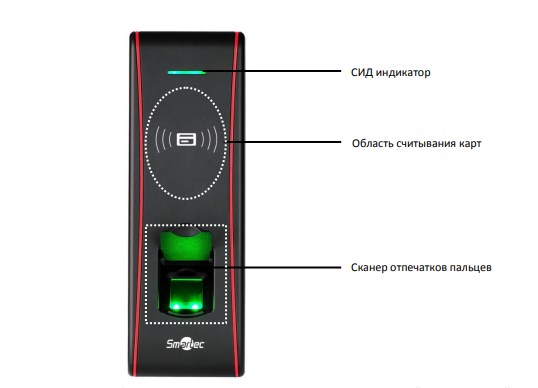

Описание индикации считывателя:

СИД индикатор используется для отображения результата выполняемых операций и состояний считывателя.

Считыватель проксимити карт находится в указанной области и используется для идентификации пользователей с помощью проксимити карт.

Сканер отпечатков пальцев используется для идентификации пользователей по отпечаткам пальцев или для их ввода. Сканер прикрыт вращающейся крышкой, которая используется для предотвращения инициирования сканирования при попадании солнечного света. Если считыватель монтируется в месте, где исключено попадание солнечного света, то крышку можно совсем убрать.

Установка считывателя:

1. Приложите к стене монтажный шаблон. Просверлите отверстия в соответствии с метками на шаблоне (необходимо просверлить отверстия под винты и отверстие для прокладки кабеля).
2. Открутите винты, расположенные внизу считывателя.
3. Снимите заднюю панель.
4. Используйте шурупы, чтобы закрепить заднюю панель и резиновую прокладку на стене. Резиновая прокладка должна располагаться между стеной и задней панелью. Для уменьшения ширины проводного шлейфа можно обрезать неиспользуемые проводники.
5. Установите считыватель и зафиксируйте с помощью винтов.

Подключение считывателя:

• При проходе пользователя и успешной идентификации ST-FR031EM разблокирует дверь.
• Датчик положения двери автоматически определяет состояние двери. Если дверь открыта без разрешенного доступа или некорректно закрыта, ST-FR031EM сгенерирует сигнал тревоги.
• При попытке демонтажа, ST-FR031EM сгенерирует сигнал тревоги.
• Возможно подключение внешнего считывателя карт.
• Возможно подключение кнопки выхода. Кнопка выхода используется для разблокировки двери при выходе из помещения.
• Посредством интерфейсов RS485, TCP/IP осуществляется обмен данными между считывателем и ПК. Вы можете настраивать и управлять сетью устройств с помощью программного обеспечения управления системой контроля доступа.

Передача данных:

Подключение по RS485

Для работы совместно с программным обеспечением считыватель поддерживает 2 способа связи: RS485 или TCP/IP.

Интерфейс RS485 использует топологию шина с возможностью подключения более чем 2 устройств. Для построения линии связи используется кабель с витой парой. На рисунке ниже приведена общая схема построения сети RS485 с использованием активного конвертера RS232/RS485. Для изменения адреса устройства используется программное обеспечение Timex.

ПРИМЕЧАНИЕ: Для согласования шины RS-485 необходимо на последнем считывателе в шине установить согласующее сопротивление 120 Ом.

Подключение по Ethernet

Прямое подключение считывателя к ПК с помощью перекрещенного кабеля.

Подключение считывателя к ПК через HUB с использованием общей сети Ethernet прямым кабелем.
