NICE WINGO4024BDKCE комплект для распашных ворот

На складе

50 743 ₽ 50743

Без НДС: 50 743 ₽

Инструкция

Сертификат

Краткое описание: WINGO4024BDKCE комплект для распашных ворот для створок шириной до 2 м и массой до 400 кг; интенсивность 50%, класс защиты IP54; диапазон рабочих температур от -20°С до +55°С; напряжение питания 220 В; напряжение питания двигателя 24В; напряжение питания 230В; потребление 3.5А; тип привода линейный электромеханический; интенсивность 30 циклов/час.

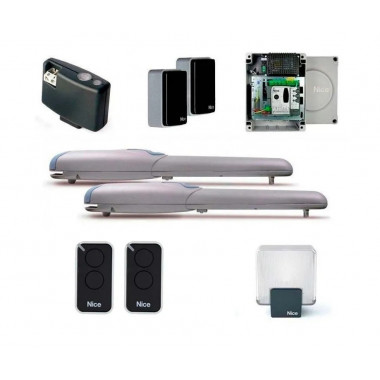

Комплект содержит:

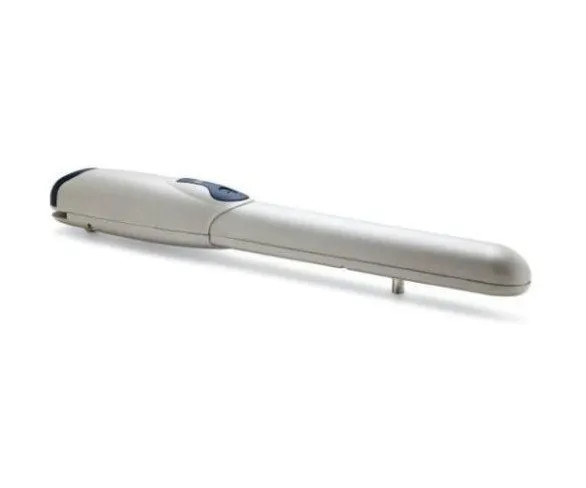

NICE WG4024 привод для распашных ворот

NICE EPM фотоэлементы

NICE INTI2 пульт-брелок 2 канальный

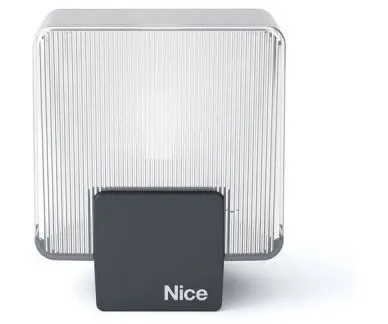

NICE ELDC сигнальная лампа 12/24В

NICE MC424LR01 блок управления

NICE OXIBD радиоприемник

WINGO4024BDKCE комплект для распашных ворот для створок шириной до 2 м и массой до 400 кг; интенсивность 50%, класс защиты IP54; диапазон рабочих температур от -20°С до +55°С; напряжение питания 220 В; напряжение питания двигателя 24В; напряжение питания 230В; потребление 3.5А; тип привода линейный электромеханический; интенсивность 30 циклов/час.

Состав комплекта NICE WINGO4024BDKCE: Привод WG4024 - 2 шт, блок управления MC424LR01 - 1 шт, фотоэлементы EPM - 1 пара, OXIBD - 1 шт, лампа ELDC - 1шт, пульт - 2 шт.

Функциональный для пользователя:

Возможности блока управления MС424LR01:

Плавный старт и остановка;
Режим частичного открытия для прохода пешехода;
Амперометрическая технология обнаружения препятствий;
Solemyo – автономная работа от энергии солнца (опция);
Резервное питание от аккумуляторной батареи (опция);
Функция «Фототест» — каждый маневр совершается только после подтверждения работоспособности всех подключенных устройств безопасности;
Возможность подключения электромеханического замка.

Надежный при эксплуатации:

Прочный корпус из алюминиевого сплава, полиэстеровое покрытие устойчивое к выцветанию на солнце;
Удобный механизм ручной разблокировки привода при отсутствии напряжения.

Запчасти для привода NICE WG4024

	Артикул	Наименование
1	BMGWAAR02.45673	Крышка корпуса передняя верхняя
2	BMGWABR04.45673	Крышка корпуса передняя нижняя
3	BMGWPA24VR01.45673	Крышка корпуса задняя верхняя
4	BMGWPB24VR01.45673	Крышка корпуса задняя нижняя
5	MDC1788R01	Электродвигатель
6	PMD1095R01.4610	Шестерня червячная
8	СМ-В.1630	Замок разблокировки
9	PPD1871AR01.45401	Крышка механизма разблокировки
10	BPMW2A.4540	Фиксатор крышки
11	PPD0316R05.4540	Втулка ведущая
12	PD0262A0001	Шестерня "червяка"
13	PD0261A0000	Втулка
14	MO-W1.2640	Прокладка демпфирующая
15	PMD0942.4610	Штифт разблокировки
16	PPD1094.4540	Шестерня редуктора
17	PMDVR5.4610	"Червяк"
18	PMPU1 R03.8003	Вилка передняя
19	BMG0503.4567	Шестерня редуктора
20	PMD0740.4610	Хвостовик
21	PMDSMAR04.4610	Кронштейн передний
22	PMDSMP2.4610	Кронштейн задний
23	PMD0226.4610	Прокладка ПВХ
24	G5X5.5123	Винт-шпилька
25	GOR-E1.5501	Прокладка
26	PMCBR.4630	Втулка
27	PMCSE24.4630	Кольцо стопорное
28	PPD1627.4540	Энкодер
29	80.037	Винт
30	PMCU3.4630	Подшипник
31	МО-В.2640	Пружина
32	PMCS53.4630	Штифт
33	РМС55С.4630	Шпонка
34	PPD1872A.4540	Язычок крышки разблокировки
35	M12V1.1850	Колодка соединительная
36	MMCOI.2620	Наконечник
37	PPD1873A.4540	Держатель язычка
38	PPD1874A.4540	Фиксатор
39	МР0032.2601	Зажим для проводки
40	МР0033.2601	Кабель ввод
41	V4.2X9.5101	Винт
42	V4X8.5105	Винт
43	PPD1875A.4540	Пластина крепления колодки
44	PPD1876A.4540	Крышка
46	V6.3X19.5101	Винт
49	D32.5102	Гайка 30x8 М25
50	PPD1877A.4540	Рычаг разблокировки
52	R04E.5120	Шайба
53	R08C.5120	Шайба
56	PMCBR11.4630	Втулка
57	V6X25.5102	Винт
58	PMD0528.4610	Ограничитель внутренняя часть
59	PMD0527R02.4610	Ограничитель внешняя часть
60	D6.5110	Гайка Мб

Узлы в сборе	Наименование	Номера входящих позиций
PRWNG01	Разблокировка в сборе	8,63,62,61,9,34,37,38,43,44,50,41
PRWNG08	Электродвигатель + энкодер	5,6,14,24,28,29
PRWNG06	Червяк в сборе	12,17,30,32,49
PLA13	Механические упоры
PRWNG05	Редуктор в сборе	13,15,16,19,20,23,25,26,27,31, 33,53,56
GAP02500	Кронштейны крепления	21,22,84
PRWNG09	Крышки задние	3,4,10,35,39,40,46

Характеристики

Тип привода: линейный
Вес створки: 400 кг
Ширина створки: 2 м
Тип устройства: комплект для распашных ворот
Вес привода: 6 кг
Интенсивность: 50%
Интенсивность работы: 30 циклов/час
Класc защиты: IP54
Класс защиты: IP54
Максимальная скорость: 0.018 м/с

Мощность: 85 Вт
Напряжение питания: 220 В
Напряжение питания редуктора: 24 В
Номинальный ток: 3.5 А
Питание двигателя: 24 Вольт пер.тока
Производитель: NICE
Рабочая температура: -20...+50°C
Размеры: 770х98х95 мм
Тип редуктора: электромеханический
Усилие: 1500 Н
