FAAC 541 - 3PH KIT осевой комплект для секционных ворот

На складе

225 460 ₽ 225460

Без НДС: 225 460 ₽

Инструкция

Сертификат

Краткое описание: FAAC 541 3PH KIT комплект для промышленных секционных ворот осевой с энкодером; разблокировка редуктора шнуром; масляная ванна; механические концевики; интенсивность 60%, класс защиты IP54; диапазон рабочих температур от -20°С до +55°С; напряжение питания 380В; напряжение питания электродвигателя 380В; тип привода электромеханический.

Комплект содержит:

FAAC 541- 3PH 109549 осевой привод для секционных ворот

FAAC EB540 BPR Блок управления (402502)

FAAC Редуктор цепной (лебедка) (390746)

FAAC 541 3PH KIT комплект для промышленных секционных ворот осевой с энкодером; разблокировка редуктора шнуром; масляная ванна; механические концевики; интенсивность 60%, класс защиты IP54; диапазон рабочих температур от -20°С до +55°С; напряжение питания 380В; напряжение питания электродвигателя 380В; тип привода электромеханический.

Состав комплекта

109549 - Привод осевой 541 3PH с энкодером, без блока управления, разблокировка редуктора шнуром, маслянная ванна, механические концевики.
402502 - Блок управления EB540 BPR для 1 мотора 380В, в корпусе со встроенной панелью XB300 и тумблером отключения питания

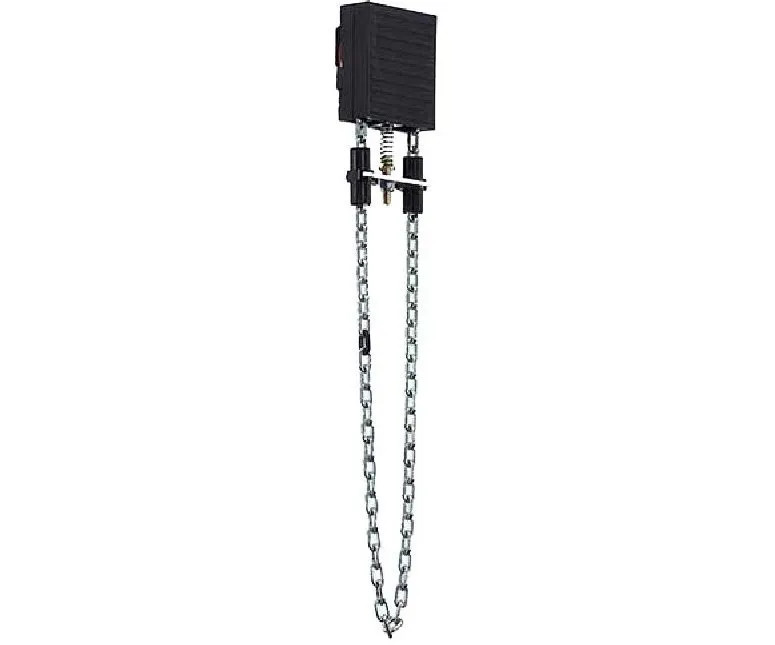

390746 - Редуктор цепной (лебедка) для приводов 540, 541 серий

Автоматика для промышленных секционных ворот FAAC, комплект привода осевого промышленного FAAC 541 3PH с трехфазным асинхронным двигателем 380В. В комплекте с механическими концевыми выключтелями и шнуровым разблокиратором. Редуктор в маслянной ванне. Дополнительно в комплект включен блок упрвления с трансформатором и пускателями и цепной редуктор.

Привод FAAC 541 3PH - идеальное решение для автоматизации промышленных секционных ворот в режиме "Присутствие оператора".
Существуют 2 варианта применения привода FAAC 541 3PH: с прямой передачей на пружинный вал или через цепную передачу (при ограниченном боковом пространстве или в случае слишком короткого вала секционных ворот).
Привод FAAC 541 3PH - самоблокирующийся. В случае отключения электропитания управление секционными воротами выполняется вручную с помощью устройства тросовой разблокировки или цепного редуктора.

Запчасти для привода FAAC 541 3PH

Номер	Артикул	Кол-во	Описание
1	7019635	4	Винт стяжной мотора для приводов FAAC 540, 541 серий
2	4997775	1	Статор мотора для приводов FAAC 541 3PH
3	720002	1	Корпус под установку электронных плат на мотор редукторы приводов 540, 541 серий
4	7909235	1	Интерфейсная плата для приводов FAAC 541 серии
5	390834	1	Набор сальников для приводов FAAC 540, 541 серий
6	3905725	1	Набор аксессуаров для приводов FAAC 540, 541 серий
7	7580355	1	Микровыключатель безопасности для приводов FAAC 540, 541 серий
8	7080495	1	Заглушка GFM-1214-10 для приводов FAAC 540, 541 серий
9	7080485	1	Заглушка GFM-0709-10 для приводов FAAC 540, 541 серий
10	418036	1	Штифт разблокировки для приводов FAAC 540, 541 серий
11	7161725	1	Поворотный зажим вилки разблокировки
12	7310555	1	Кулачковая муфта
13	4997755	1	Вилка системы разблокировки
14	7099925	1	Плоская прокладка корпуса
15	7192355	1	Шестерня механизма концевых выключателей
16	7410105	1	Цепь механизма концевых выключателей
17	7290385	1	Рычаг разблокировки 540, 541
18	63002805	1	Выключатели концевые, комплект для приводов 540, 541 серий
19	390746	1	Редуктор цепной (лебедка) для приводов 540, 541 серий
20	7580365	2	Микровыключатель концевой для 540/541
21	714017	1,1	Гидравлическое масло FAAC HP OIL 1л

Характеристики

Тип привода: осевой
Тип устройства: комплект для секционных ворот
Диапазон рабочих температур: 20 +55оС
Интенсивность: 60%
Интенсивность использования: 60%Макс.
Класс защиты: ІР 54
Количество последовательных циклов: 6
Количествово заправляемого масла: 0.9 л
Крутящий момент: 70Нм
Максимальное количество оборотов вала: 24
Максимальный вес привода: 14 кг
Напряжение питания: 380 В
Напряжение питания редуктора: 380 В

Напряжения питания: 400В
Площадь ворот: 25 м2
Потребляемая мощность: 420Вт
Потребляемый ток: 1.1А
Производитель: FAAC
Сквозной вал диаметром: 25,4мм (1дюйм)
Скорость вращения вала: 23 об/мин
Скорость вращения электродвигателя: 1450 об/мин
Страна производитель: Италия
Тепловая защита обмотки электродвигателя: 140оС
Тип масла: FAAC OIL XD 220
Тип редуктора: электромеханический
Электродвигатель: 3-фазный
