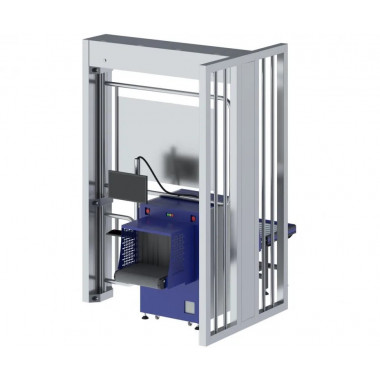

Блокпост СПЕКТР СТ 7 серия Z модуль для монтажа рентгенотелевизионных установок

Модуль для монтажа рентгенотелевизионных установок Блокпост СПЕКТР СТ 7 серия Z. Габариты: 1630*1304*2334мм (Нержавеющая сталь). Материал: 304 Нержавеющая сталь, толщина 1.2/1.5мм. Ширина прохода: 1420 мм. Входное напряжение: 100-240V. Диапазон рабочих температур: -40 +55°

Модуль для монтажа рентгенотелевизионных установок (РТУ) 60х40 и 50х70 (например, ТС-СКАН 6040, Инспектор 55/65 ZX) предназначен для инсталляции в линию контроля входных групп рядом с турникетом, где требуется бесконтактный досмотр ручной клади.

Габариты и эксплуатация модуля для установки РТУ

Транспортировка модуля осуществляется в контейнерах, железнодорожных вагонах, гермокабинах самолетов или автотранспортом. Устройство необходимо защитить от влаги, пыли и различных атмосферных осадков, соблюдая правила перевозки грузов. После транзита нужно выдержать его в закрытом помещении в течение не менее 12 часов при температуре воздуха от -40 до +55°C и относительной влажности до 90%.

При обустройстве входной зоны модули для монтажа рентгенотелевизионных установок рекомендуется располагать параллельно друг другу в одну линию как на расстоянии друг от друга, так и вплотную.

Преимущества модуля для установки РТУ

Устанавливается на проходных режимных объектов, в аэропортах, на вокзалах. Конструкция представляет собой раму с местом для крепления конвейерного интроскопа и верхней калиткой с механическим открыванием ключом.

• Высокая надежность — прочный сварной каркас из нержавеющих толстостенных труб. Защита от пыли/влаги IP54.
• Стандартные габаритные размеры: ширина 1630 мм, высота 2334 мм. Блок для РТУ имеет аналогичную турникетам систему крепления. Возможно индивидуальное изготовление по чертежу/эскизу заказчика.
• Совместимость с наиболее распространенными моделями интроскопов —TS-SCAN 6040, Инспектор 55/65 ZX, HI‑SCAN 6040a TiX, Astrophysics XIS-6040, BERG 6040, и др. Быстрый монтаж.
• Современный дизайн, матовая нержавеющая сталь. Удобная транспортировочная упаковка исключает повреждение элементов в процессе перевозки.

Система соединения турникетов и модулей

Для соединения турникетов и модулей серии СПЕКТР необходимо:

1. Снять защитные крышки с наружной стороны.
2. Снять защитные люки с внутренней стороны.
3. Сдвинуть турникеты вплотную друг к другу.
4. Зафиксировать турникеты между собой с помощью болтов через раму каркаса.
5. Закрыть защитные люки с внутренних сторон.

Такая система крепления надежно соединяет между собой любой турникет или модуль серии СПЕКТР, сокращает время на монтаж и придает единый вид.

Комплексное решение с полноростовым турникетом

Для обеспечения наибольшей безопасности на проходной рекомендуем использовать комплекс из нескольких полноростовых турникетов и модуля для установки РТУ, металлодетекторов, рентгенотелевизионных установок под навесом. Металлодетектор обеспечивает контроль проноса металлических предметов проходящих через него людей. Стационарная рентгеновская установка предназначена для досмотра личных вещей и обследования отдельных предметов (посылок, бандеролей, ручной клади и т. п.) с целью обнаружения в них незаконных вложений, таких как: взрывные устройства, холодное и огнестрельное оружие и другие запрещённые к провозу предметы.

Эксплуатация турникета вне помещений

При использовании модуля для установки РТУ на открытом воздухе необходимо использовать защитный навес. Такие меры предосторожности предохраняют от прямого воздействия влаги и различных атмосферных осадков, обеспечивая долгосрочную стабильную работу устройства. Эксплуатация крыши допускается при температуре окружающего воздуха от -40°С до +55°С и влажности воздуха до 90%.
